JXF型衬氟轴流泵

  • 产品名称:JXF型衬氟轴流泵
  • 所属分类:强制循环泵
  • 咨询热线:18121734566
  • 产品简介/ INTRODUCTION

    产品详情

    JXF型夹板式轴流泵相比常规轴流泵,在耐腐、耐磨、耐高温、不泄漏、效率等方面得到了很大的提升!

    JXF型衬氟轴流泵,是一款由专家设计,并经过多年市场验证的成熟型产品,目前应用广泛的行业是钛白粉行业废酸浓缩处理,效果特别好!

    该泵具有效率高、汽蚀性能好的特点。在钛合金都无法长久耐用的工况下,我公司生产的JXF型夹板式轴流泵,可以适用数年之久。

    衬氟轴流泵特点

    一、强的耐腐蚀性能
      该泵过流部分全部采用的优质PFA材料,对硝酸、硫酸、盐酸、磷酸、强氧化剂等腐蚀性液体,适应性很强,特别是腐蚀性越强,尤能显示其优越性能。其耐腐蚀性能远远超过高镍合金、20号合金,更远超过高硅铸铁,在世界范围内享有耐腐蚀美称。

    二、优异的耐磨性能

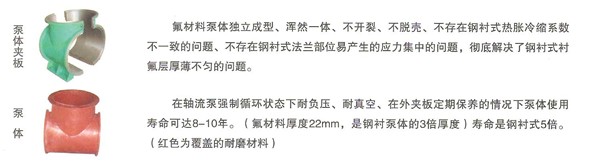

      该泵采用特殊工艺烘熔、模压而成,其中钢衬复合泵泵体衬氟厚度10mm以上,夹板式泵泵体氟厚度25mm以上,并在氟内壁上进行特殊处理,抵抗硫酸亚铁磨蚀高。
    三、优良的耐高温性能
      由于该泵具有优良的热急变性、自润滑性和抗冲击性能。故叶轮等氟塑料关键部位不会因冲击而开裂,弥补了陶瓷泵、高硅铸铁泵易碎的缺陷,由于整机性能优异,运转平稳,在-30℃~150℃的恶劣环境下可放心长期使用。 (废酸浓缩处理高温130℃,而氟材料熔点为360℃)
    四、拆卸简便,便于维修
      由于叶轮、泵盖、轴套全部采用氟材料,泵的自重大为减轻,可轻松便捷地将转子部分从泵体取出,故拆、卸、装能轻易完成。避免了硅铁泵需小心翼翼修理,害怕破碎、放不开手脚等弊病。
      综上所述:该泵不失为钛白粉废酸浓缩处理理想、适合之专用泵。


    JXF夹板式轴流泵结构特点
    1、本泵根据轴流泵所需参数特点,按较佳流动条件设计。
    2、本泵采用后开门拉出式结构泵,拆卸维修方便,检修时可不拆卸联接管路,变可将泵的轴子取出。
    3、轴封采用新型组合式密封,能适合用于输送含悬浮颗粒的强腐蚀性液体。
    4、泵体流道不易堵塞,汽蚀余量大,轴及轴承设计可靠性高,以保证运行平稳,振动小,噪音低,寿命长。

    5、泵的旋转方向,在轴承支架上用箭头标明。

    衬氟轴流泵结构
    本系列泵为悬臂式结构,卧式安装也可根据用户需求采用皮带轮传动,调节流量和扬程。

    JXF型衬氟轴流泵机械密封
    机械密封采用双端密封,静环为Sie动环采用进口的哈氏合金材料,必须加冷却水冲洗。或采用外装式单端面机械密封。

    JXF型夹板式轴流泵的安装
    一、安装前应检查基础尺寸、位置、表面状态,标高是否符合设计要求。
    二、地脚锣栓孔洗灌混凝土后至少凝固48小时以上并重新检查泵的水平和垂直度。
    三、泵与电机必须安装在同一轴线上,其偏差不超过0.2mm。
    四、泵的连接管道应合理装设支架,不应使泵承受装置的重量。

    JXF衬氟轴流泵性能参数表

    型号叶轮代号流量M3/h扬程m转速R/min轴功率kw功率(比重1.3)
    JXF-250130039803.57.5
    JXF-30013974.09806.111

    24983.69807.011

    36782.99807.615

    417832.498016.430
    JXF35018204.198012.722

    28004.598013.530

    310903.998015.430

    412603.398016.237
    JXF45011290473018.737

    21400473020.145

    31650473023.045

    416404.273024.045
    JXF500117904.573030.055

    220554.473033.755

    323424.873039.875

    426804.373040.275
    JXF550125204.573041.275

    230104.173044.875

    334404.573056.2110

    437004.273055.7110
    JXF600136204.173053.9110

    239504.673067.8110

    347004.473073.1132

    449004.77308205160
    JXF70013230448045.175

    23450448050.190

    342204.148062.8110

    440504.648072.5132
    JXF800148305.348095.5160

    255304.948098.4160

    370404.2480104.6160

    472304.7480120.2185
    JXF900154504.238073.1160

    26100438087.4160

    371004.2380106.9185

    481003.8380111.77185
