LHB型无泄漏化工流程泵
LHB无泄漏化工流程泵是引用德国进口泵经本厂水泵设计所与江苏理工大学流体机械研究所联合按用户实际使用要求精心设计、并研制成功的新型无泄漏压滤机专用泵。其额定性能点和尺寸等都采用**标准ISO2858-1975(E),是取代搪瓷泵、陶瓷泵、衬胶泵、氟合金泵、F型耐腐泵、IH化工离心泵更新换代产品,能满足压滤机工艺流程中输送温度为-10℃~110℃带有颗粒、粘度的各种腐蚀液体浆料。
LHB无泄漏化工流程泵与介质接触的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃尔,1Cr18Ni12Mo2Ti,Ti(钛), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金钢, 0Cr25Ni6Mo3Cu2Mn2Si等材质,轴封采用机械密封,用户可以根据实际工况选定。
制碱工业:纯碱和氨联碱生产的氨盐水母液,氯碱生产的常温苛性碱,氯产品和氯酸盐,次氯酸盐。
钢铁工业:电镀、酸洗、废酸处理。制酸工业:硝酸、硫酸、盐酸、磷酸、醋酸等。
有色冶金:电解铜镍的电解液,生产钴的酸雾液,生产锌的矿浆液,生产钒的钒酸氨,生的黄金的酸和硫脲液等的输送。
造纸工业:纸浆蒸煮液和漂白液的输送。
化肥工业:尿素、硝氨的生产。
石油化工:石油精炼乙醛,烷基苯的制造。
性能范围:流量Q 3~1200m3/h
扬程H 5~125m
进口直径DN 32~300mm
工作压力 ~2.0MPa
工作温度 -20~200℃

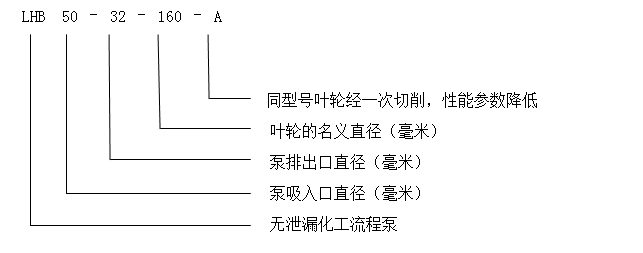

泵型号意义说明:
结构特点:LHB负压装置压滤机专用泵引进国外离心泵**技术的基础上,结合我公司多年生产经验改进而成。采用卧式、径向剖分、前开门悬架式结构,叶轮吸入口朝向电机端,叶轮型式有闭式叶轮、开式叶轮、旋流式叶轮。机械密封采用负压装置。在压力不断增加而流量逐渐减少的情况下长期输送液体,机械密封不承受工作压力,确保机械密封永不泄漏,是建设文明工厂的理想设备。用户可根据不同介质条件选用相应的密封结构,该泵不仅能在压滤机特殊条件下使用,同时能满足各种工况条件下酸碱溶剂的输送。

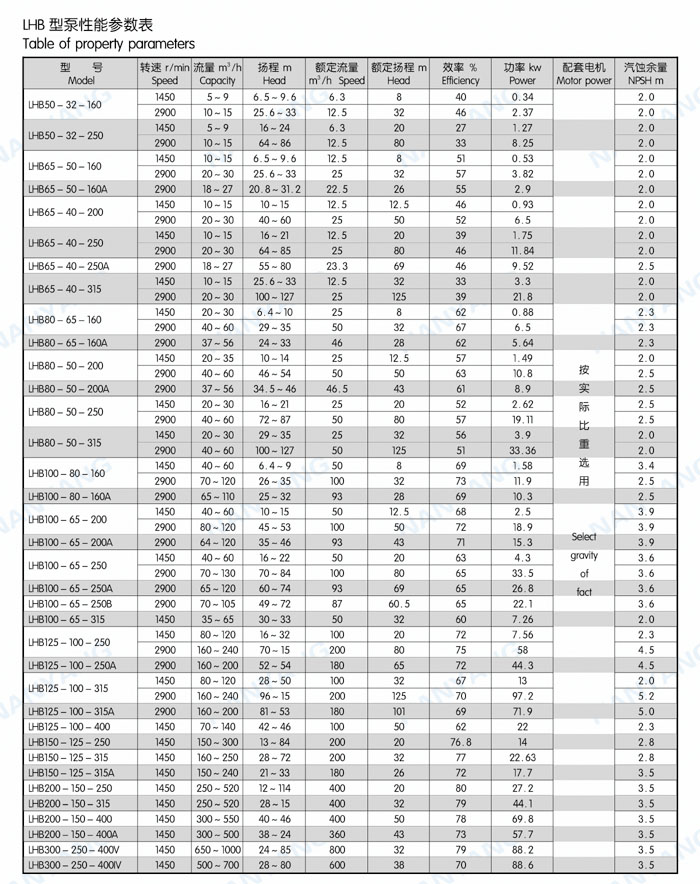

性能参数表
用户使用时应严格注意
一、应往轴承箱内加注润滑油,油量应控制于油窗中间水平面。
二、开车前用手盘动联轴器,有无在安装过程中产生卡死现象如有碰擦异常应予消除。
三、起动前先接通冷却冲洗液,停车时应先停车再关闭冷却冲洗液。
四、冷却冲洗液必须是干净的不结垢的软水,因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。
五、用冷凝水作密封冲洗液效果是理想的,温度<85℃。
六、冷却冲洗液的压力为0.1~0.3MPa,流量为0.63m3/h,流量过小会影响密封的使用寿命。
故障排除方法和订货须知
故障 | 原因 | 解决方法 |
出口无排量 | 1、 泵内没有灌满液体 2、 吸入管路有空气吸入 3、 安装高度太高,输入热的或易汽化介质 4、 转向反 5、 要求扬程大于扬程 | 1、 重灌液体 2、 修理管路 3、 降低泵安装高度 4、 改变转向 5、 选择新泵 |
流量不足 | 1、 底阀太小 2、 吸入管路浸入液体深度不够,有空气带入泵内 3、 吸入管径太小,有杂物阻塞 4、 排出管过细,管路损失太小 5、 叶轮磨损 | 1、 配置大底阀 2、 增加浸入深度 3、 换粗管,清楚杂物 4、 更换排出管路 5、 更换叶轮
|
振动噪声大 | 1、 泵于电机轴不同心 2、 泵轴弯曲 3、 叶轮螺母松脱 4、 泵内有杂物进入 5、 轴承损坏 | 1、 校准泵与电机轴心线 2、 卸下校直或更换新轴 3、 卸泵、上紧叶轮螺母 4、 卸泵、清除杂物 5、 更换轴承 |
轴承过热 | 1、 油杯无油 2、 泵轴与电机轴不对中 | 1、 加油 2、 两轴对中 |
